[ДедМазай]

Здесь помехой кроссполяризация от V.
В данном случае, когда C/N близко к C/N lock.

[moskvish]

При такой настройке гетеродина, сигнала на 11106 не будет от слова совсем

А вы пробовали, прежде чем утверждать?


screenshot 1.jpg (396.84 КБ) 3181 просмотр

[Serzh_777]

moskvish, 14 db на тарелку какого диаметра?
ИМХО, но на Телекарте с сигналом странные вещи, у меня самая проблемная - 11544 и,что интересно на 11544 (V) сигнал проседает, как минимум на 20 %, а на 11544 (H) всё на порядок лучше. ХЗ почему так, вроде должно быть одинаково.
Плюс в наших краях если рядом вышка сотовой, всё, попёрли помехи на частотах в 11000, на 12000 всё без проблем

[moskvish]

14 db на тарелку какого диаметра?

Офсет, 1.2м.

[Serzh_777]

Офсет, 1.2м.

Это конечно не 60 см, и даже не 90 см... У Вас на всех частотах сигнал одинаково стабильный ?

[oleg70]

moskvish, Это как-то странно -- почему так работает? Диапазоны :11 ГГц -- 10.700-11.700 ГГц /12ГГц -11.700-12.750 ГГц ...
Вход.сигнал для спутн. ресиверов стандарт ( первая ПЧ )--от 0.950 до 2.150 ГГц..(2.050 ранее были )..
Гетеродин для 11 ГГц -- 9.750 ГГц/ для 12 ГГц - 10.600 ГГц
Возьмём,например частоту 11.106 (-V- или -H-) -при вкл. гетеродина 10.600 на выходе ПЧ получается 11.106-10.600 = 0.506 ГГц ,а это никак не может работать со входом рес-а (от 0.950 до 2.150 ГГц ),поэтому он и работает только с 9.750 (11.106-9.750 = 1.356 ГГц --на этой ПЧ рес работает .)
И ещё ,что некоторые частоты работают в разных поляризациях (11106/11481/11544/11606 -- https://www.flysat.com/en/satellite/express-80

[vladkg]

Это как-то странно

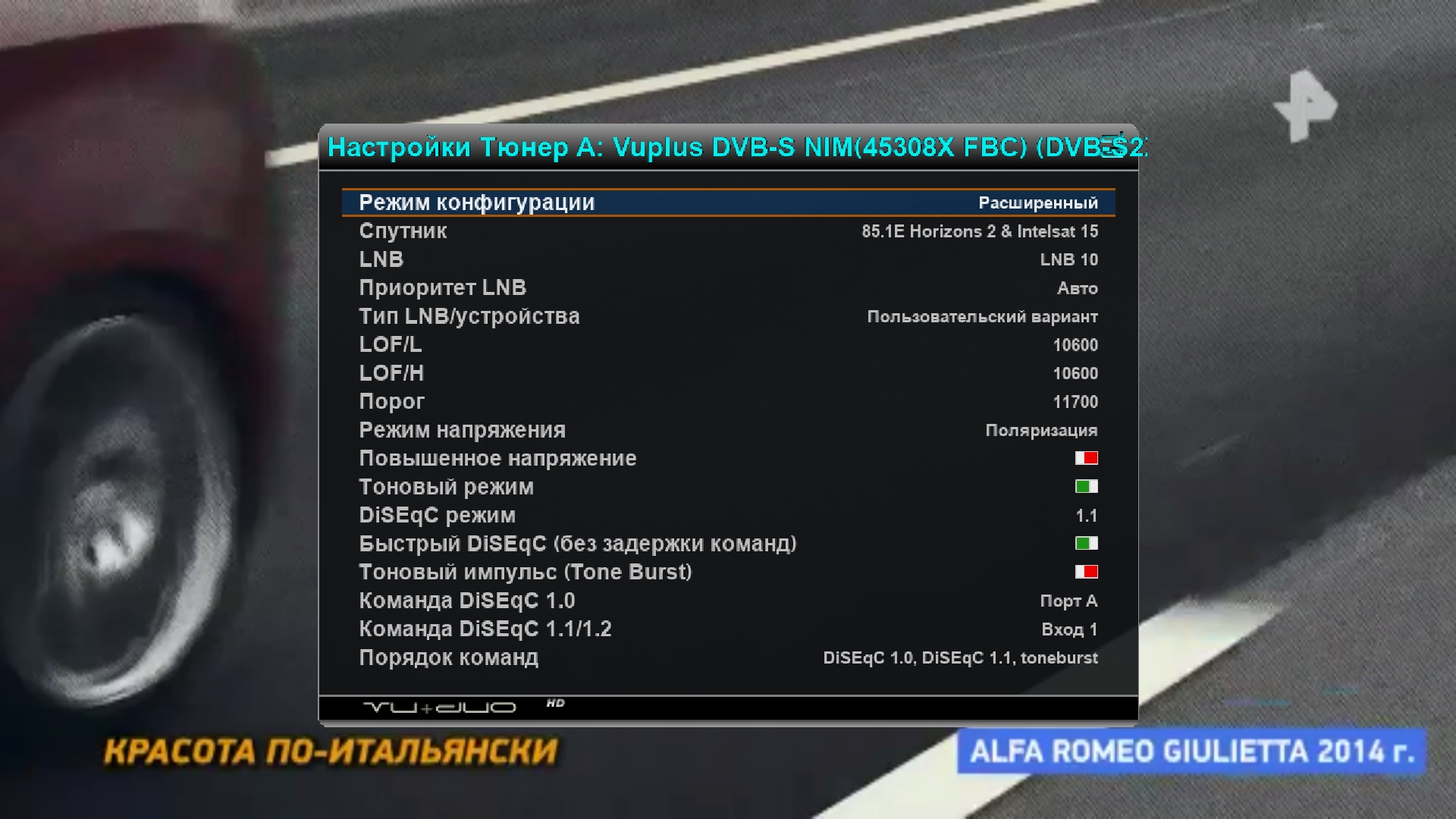

Олег, а ты обратил внимание, что скрины разрознены? На первом -- настройка тюнера А, на втором просто сигнал сатфиндера Энигмсы, без указания настроек тюнера.

Отправлено спустя 7 минут 52 секунды:
И потом: 11106 минус 10600 равно 506МГЦ -- вроде ни один LNB такую промежутку не тащит.

[чижкин]

И потом: 11106 минус 10600 равно 506МГЦ -- вроде ни один LNB такую промежутку не тащит.

Вы разберитесь с частотами LNB и гетеродина.
Лихо вычитаете из нижней частоты LNB верхнюю частоту гетеродина
Как у нас говорили - подойдите в третий класс.

Прием в низком диапазоне частот (10,70–11,70 ГГц) и прием в высоком диапазоне частот (11,70–12,75 ГГц).

[ДедМазай]

Вот что бывает, когда ресивер слишком Vuмный.
В настройках есть параметр Порог 11700, и тюнер при настройке 11106 тихо отключил 22 кГц.
И в результате 1356 -> Захват!
Пианисты довольны)

[vladkg]

Вы разберитесь с частотами LNB и гетеродина.
Лихо вычитаете из нижней частоты LNB верхнюю частоту гетеродина
Как у нас говорили - подойдите в третий класс.

А мне-то что разбираться? Адресуйте своё предложение относительно третьего класса коллеге, утверждающему, что 11106 лихо кажет при настройке гетеродина 10600МГц, 22кГц вкл.

[moskvish]

Чтобы закрыть вопрос о настройках и борьбе с помехами...

когда ресивер слишком Vuмный

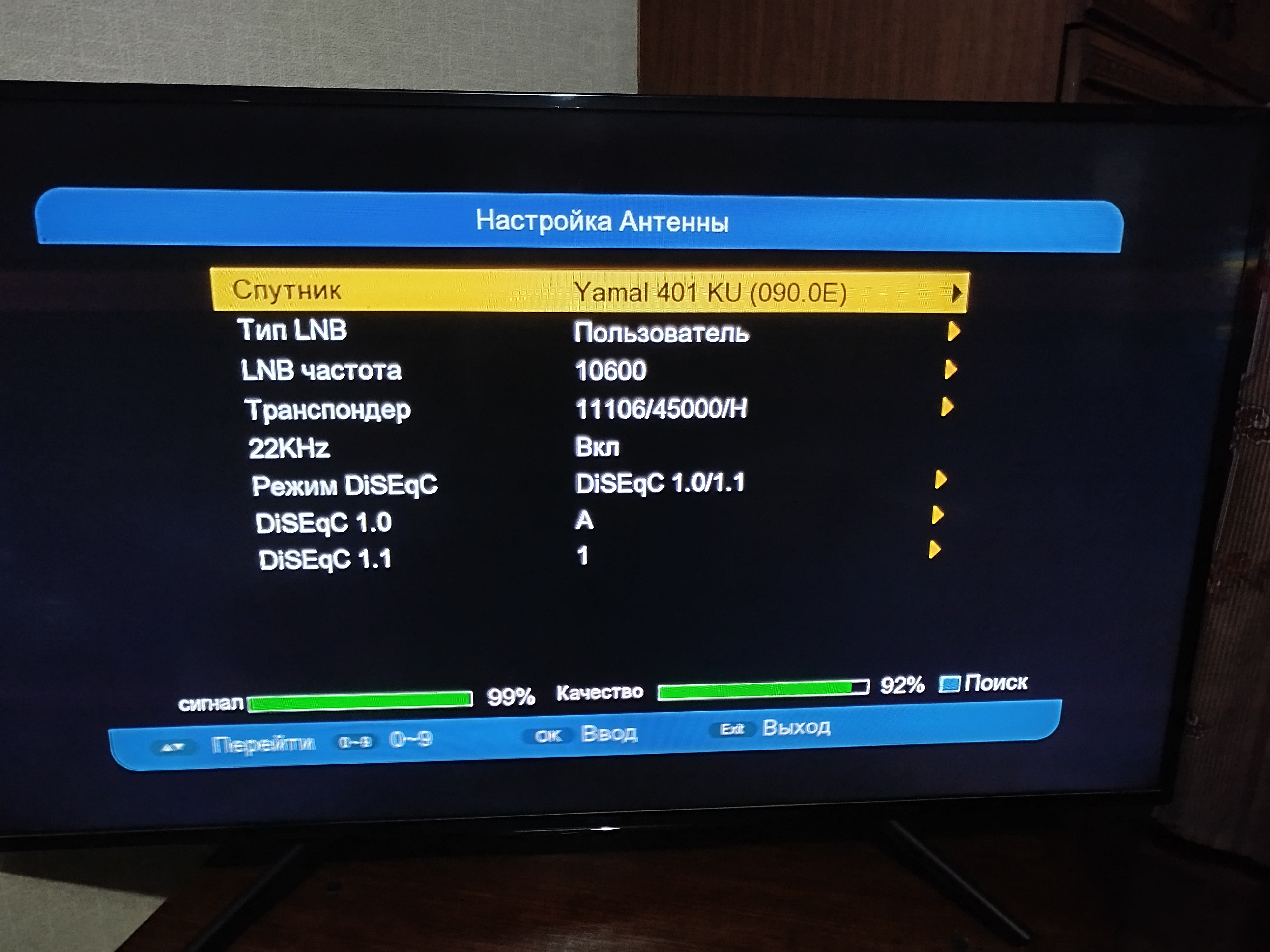

приведу пример для не "сильно умного" EWO 007


Как это работает я тоже сказать не могу.
Сразу должен уточнить, что не всех ресиверах на частоте 11106 с настройками, приведенными выше, есть сигнал. HD Box- сы и GI точно на этой частоте (11106) не работают.
НО! У нас самые помехозависимые частоты- 11543 и выше. Именно для решения проблем с помехами на частотах 11543, 11606 и проводились эксперименты с настройками. Приведенный вариант настроек мне предложил технический директор Телекарты, когда только переводили каналы с 85-го на 80-й.
HD Box- сы и GI без проблем справляются с этой проблемой

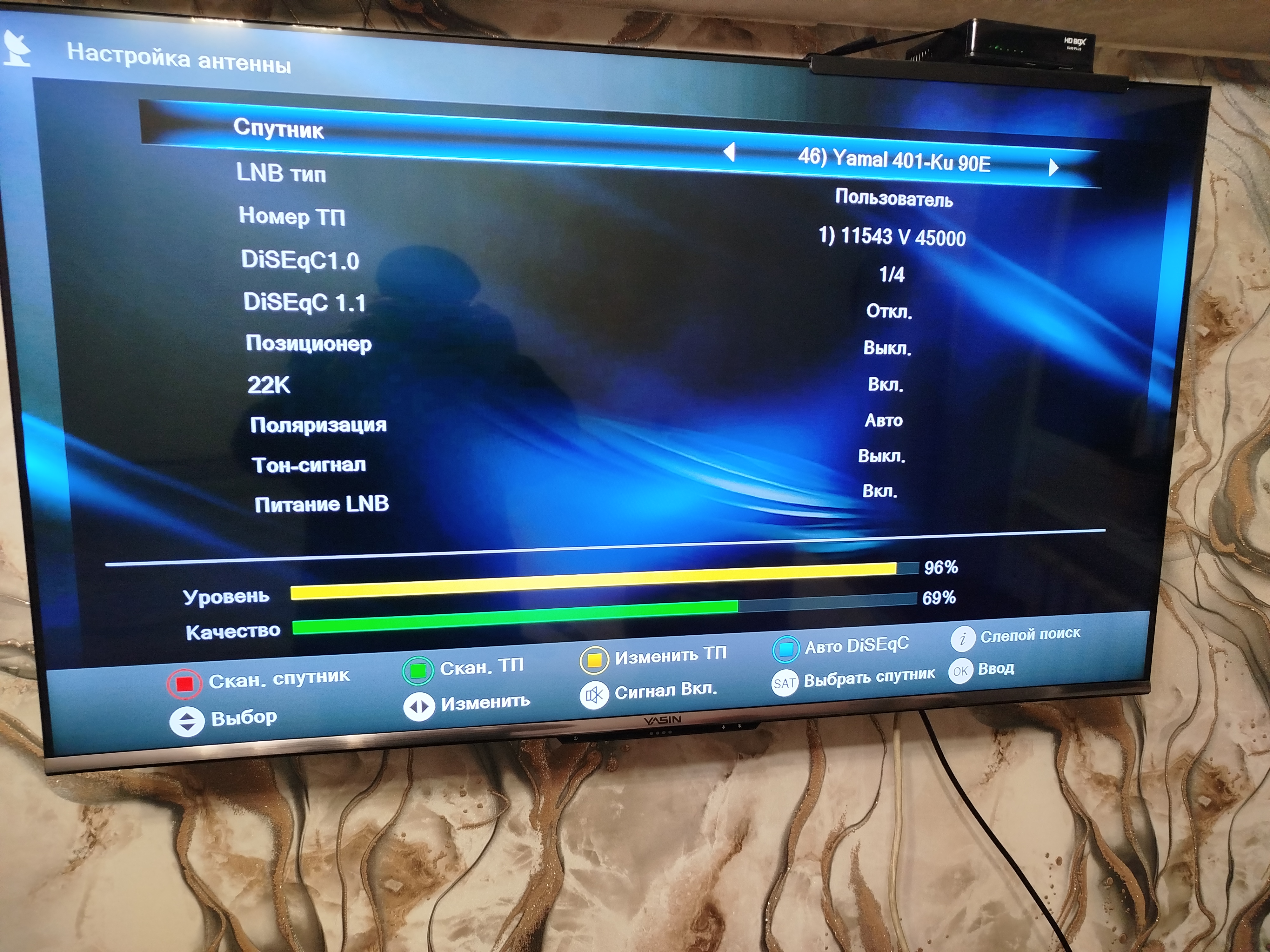

HD Box S200 PRO

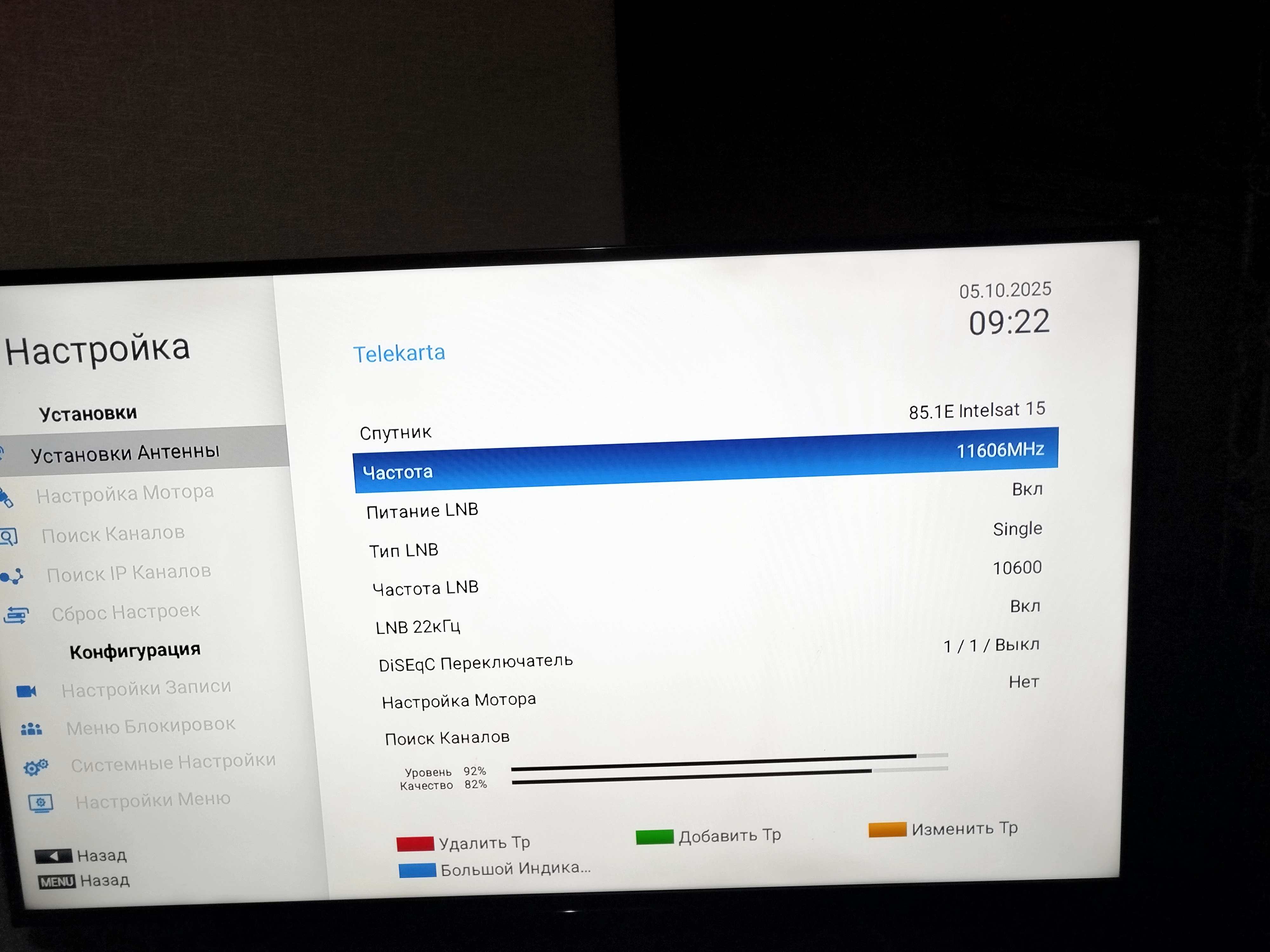

PRIME 4K.
Есть еще один вариант борьбы с помехами:
использовать головки с гетеродином 10000. Это редкие экземпляры, но найти, при желании, можно у китайцев.
PS. И в заключении

ты обратил внимание, что скрины разрознены? На первом -- настройка тюнера А, на втором просто сигнал сатфиндера Энигмсы, без указания настроек тюнера.

Если вы знаете, как на энигме снять скрин, чтобы настройки тюнера и сигнал были на одной странице - научите.
Или не флудите!

[Satmaster]

Если не затруднит, дайти ссылочку где можно приобрести конвертер(ы) с гетеродином 10000

[ДедМазай]

Как это работает я тоже сказать не могу.

Чтобы узнать, как это работает, можно сделать просто:
у не "сильно умного" EWO 007 сделать два измерения Сигнал и Качество одного и того же 11106/45000/H
- одно измерение с настройкой LNB частота 10600 22кГц Вкл;
- другое измерение с настройкой LNB частота 9750 22кГц Выкл.
И сравнить с точностью до одной единицы.
И сразу станет понятно, какую частоту принимает ресивер.

[vladkg]


Чтобы закрыть вопрос о настройках

Э не-е-т, вопрос не закрыт. Достал я похожую на ЕВО 007 мыльницу, и она мне лихо нарисовала сигнал на 11106, 10600, 22кГц вкл., но есть одна малю-ю-сенькая проблемка -- каналы не сканируются.

Если вы знаете, как на энигме снять скрин, чтобы настройки тюнера и сигнал были на одной странице - научите.
Или не флудите!

Я не знаю этого, но предлагаю Вам сделать видос сканирования каналов на ЕВО при 10600, дабы самому не оказаться, мягко говоря, вводящим в заблуждение. Вот ссылдь на моё видео: https://yadi.sk/d/7oQJeCIBQavkJQ

[gystoles]

Плюс в наших краях если рядом вышка сотовой

Добрый день,у меня сотовые вышки рядом аж 3 ,примерно 250-300 метров и ни наких частотах помех и проседаний сигнала не наблюдаю
